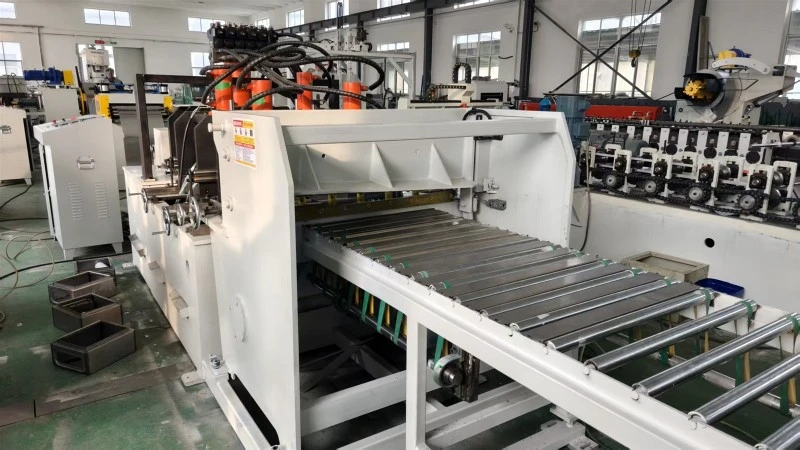

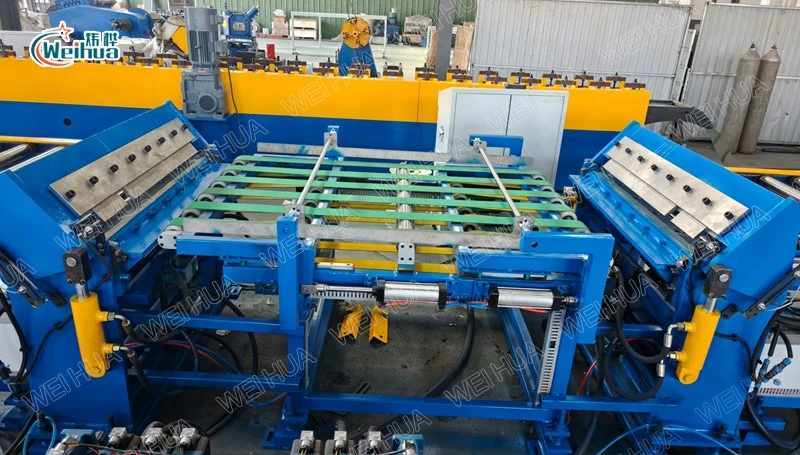

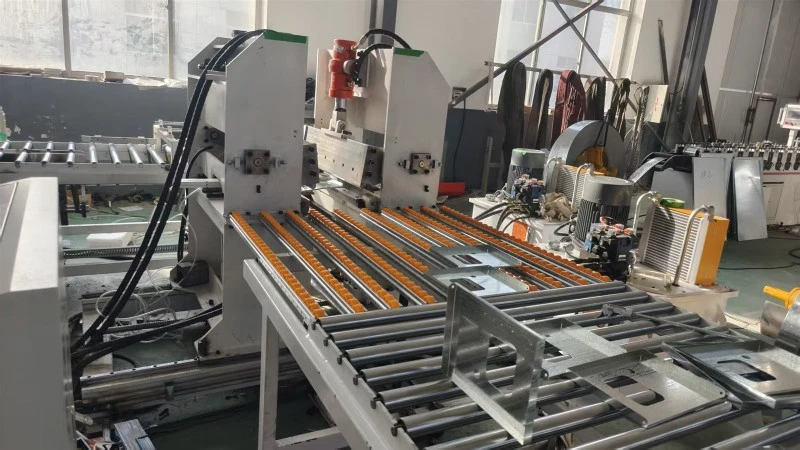

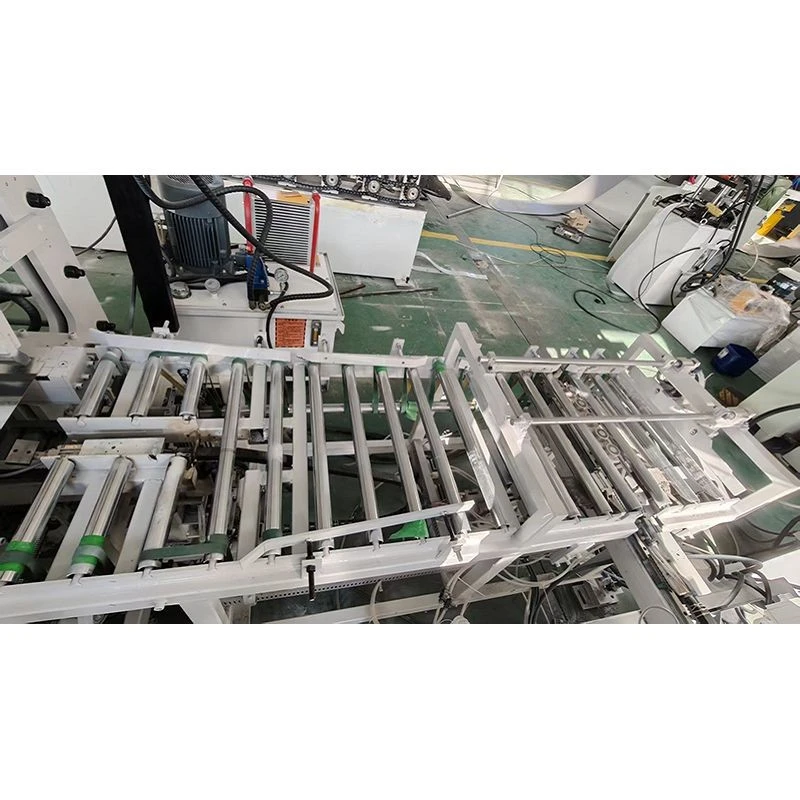

Požární skříň dveří Panel Roll Forming Machine
Rolovací stroj na výrobu dveřních panelů požárních skříní je základním válcovacím zařízením ve výrobní lince dveřních panelů požárních skříní. Je speciálně navržen tak, aby plynule tvořil vyztužující žebrovou strukturu a obrys složené hrany dveřního panelu požární skříně průchodem ocelových pásů několika progresivními válcováními. Zařízení používá tvrzené válečky Cr12 (HRC58 stupňů -62 stupňů ), PLC řízení, měnič frekvence, výkon 30 kW, rychlost 0-4 kusy/minutu a může zpracovávat plechy o tloušťce 0,5-1,5 mm a šířce 100-1000 mm, což zajišťuje vysoce přesné procesy instalace dveřních panelů a ohýbání skleněných výplní pro následné ohýbání okenních výplní.
Technické specifikace
|
Název produktu |
Požární skříň dveří Panel Roll Forming Machine |
|
|
Specifikace materiálu |
Q235 |
|
|
Rychlost výroby |
0-4ks/min |
|
|
Metoda řezání |
Stříhací stroj |
|
|
Parametry napětí |
380V/415V, 50Hz, 3-fáz |
|
|
Elektrické ovládání |
PLC |
|
|
Hnací motor |
Pohon motoru s proměnnou frekvencí |
|
|
Tloušťka pásu |
0,5-1,5 mm (přizpůsobeno podle požadavků zákazníka) |
|
|
Šířka pásu |
100-1000 mm |
|
|
Materiál role |
Cr12, kalené HRC58 stupňů -62 stupňů |
|
|
Typ hydraulického oleje |
46# Hydraulický olej |
|
|
Typ převodového oleje |
18# Převodový olej |
|
|
Celkový výkon motoru |
30 kW |
|
|
Tolerance řezného rozměru |
Menší nebo rovno ±0,5 mm (délka menší nebo rovna 3000 mm) |
|
|
Materiál řezací matrice |
Cr12MoV |
|
|
Zdroj vzduchu |
0,5 m³/min; Tlak: 0,7 MPa |
|
Výhody produktu
I. Více-průchodové progresivní válcování pro ploché, -nedeformované tenké-plechové dveřní panely
Dveřní panely krbových skříní běžně používají 0,5-1,0 mm tenké desky, které jsou náchylné ke zvlnění hran a deformaci během tvarování. Zařízení využívá více-průchodový progresivní válcovací proces s rovnoměrně rozloženou deformací v každém průchodu. Ocelový pás se postupně deformuje, čímž se zabrání koncentraci napětí na povrchu desky způsobené deformací ve velkém měřítku najednou. To zajišťuje dobrou rovinnost a rovné hrany a poskytuje plochý základ pro následnou instalaci skleněného okna.
II. Cr12 kalené válečky pro nulové škrábance na povrchu desky
Jako vnější součást krbové skříně vyžaduje dveřní panel vysokou kvalitu povrchu. Válce jsou vyrobeny z oceli Cr12 s tvrdostí HRC58 stupňů -62 stupňů a povrch je přesně broušen pro vynikající hladkost. Válečky účinně chrání povrch desky při průchodu tenké desky a ponechávají galvanizovanou vrstvu bez škrábanců a prohlubní. Po vytvarování může být přímo stříkán bez broušení nebo opravy.
III. Jedno-formování skládání okenního rámu
Při montáži skleněných oken na výplně dveří požární skříně potřebuje okenní rám polohovací skládací nebo přírubovou konstrukci. Zařízení tvoří ohybovou hranu pro instalaci okenního rámu v jednom kroku během procesu válcování. Úhel skládací hrany je přesný a šířka je konzistentní a těsně zapadá do standardního profilu okenního rámu, což eliminuje potřebu následného sekundárního zpracování skládací hrany.

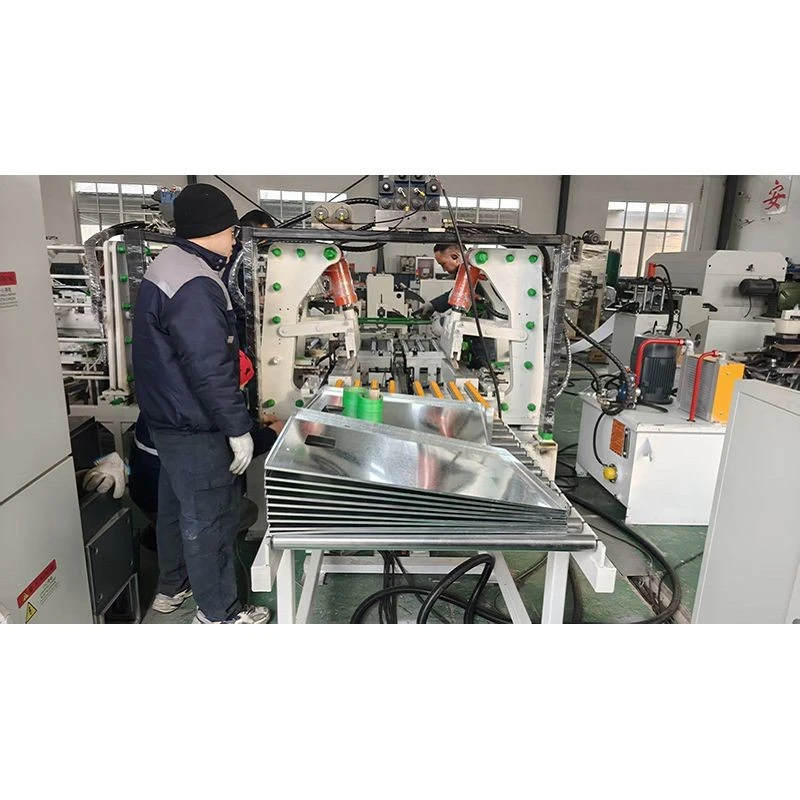

Tovární fotky

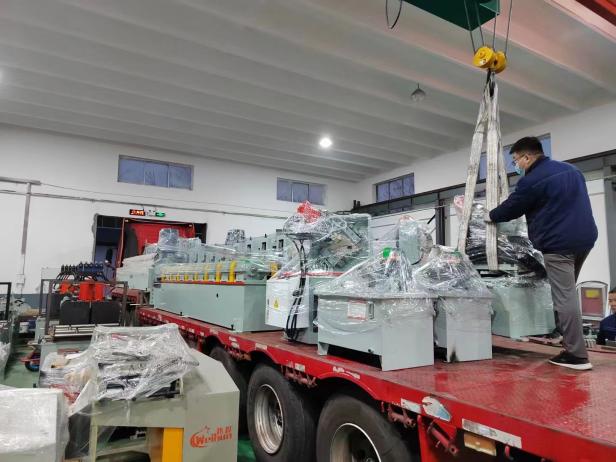

Odeslání fotografií
Návštěva zákazníka
FAQ
Otázka: Jste továrna nebo obchodní společnost?
A: Jsme továrna se sídlem v Weifang, Čína. Disponuje více než dvaceti sadami pokročilého vybavení, včetně nového přesného obráběcího centra, NC soustruhů, CNC drátových EDM strojů a velké platformy pro testování ohýbání automobilových profilů. Jste vítáni k návštěvě naší továrny kdykoli.
Otázka: Musím při výměně zařízení vyměnit válečky, aby se vyrobily jiné specifikace dveřních panelů?
Odpověď: U stejného typu dveřních panelů s různými šířkami a tloušťkami můžete jednoduše upravit rozdělení a jemné{0}}vyladění parametrů.
Otázka: Budou na zadní straně dveřního panelu nějaké stopy po vytvoření výztužných žeber?
Odpověď: Ne. Zařízení používá pro tváření podpůrné válečky a zadní strana výztužných žeber má odpovídající podporu během tváření, takže nevzniknou žádné promáčkliny nebo stopy. Přední strana dveřního panelu je plochá a výztužná žebra na zadní straně jsou jasně viditelná. Přední i zadní vzhled splňují požadavky na dveřní výplně topenišť.
