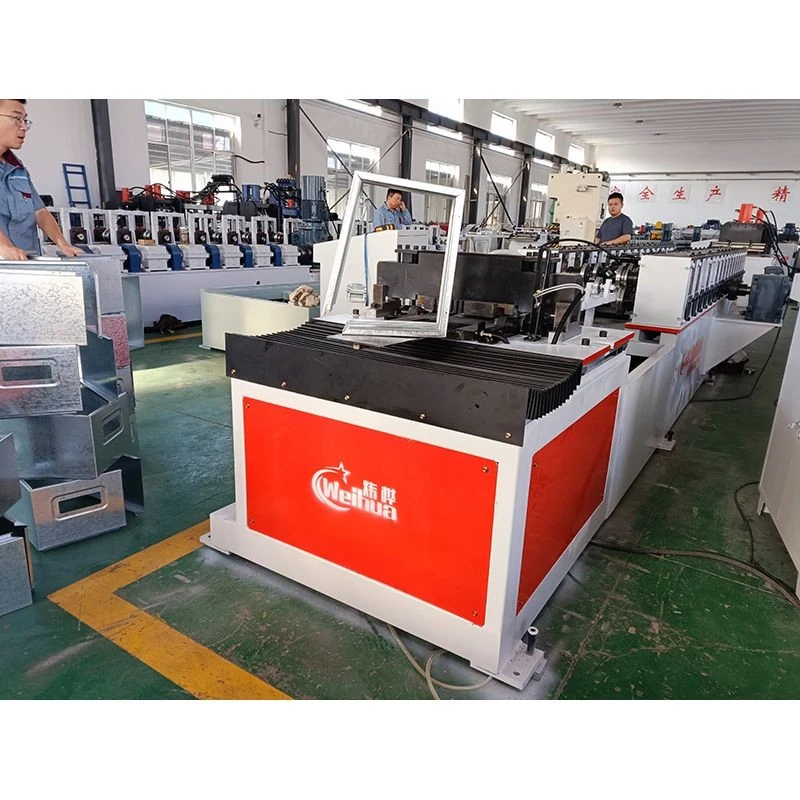

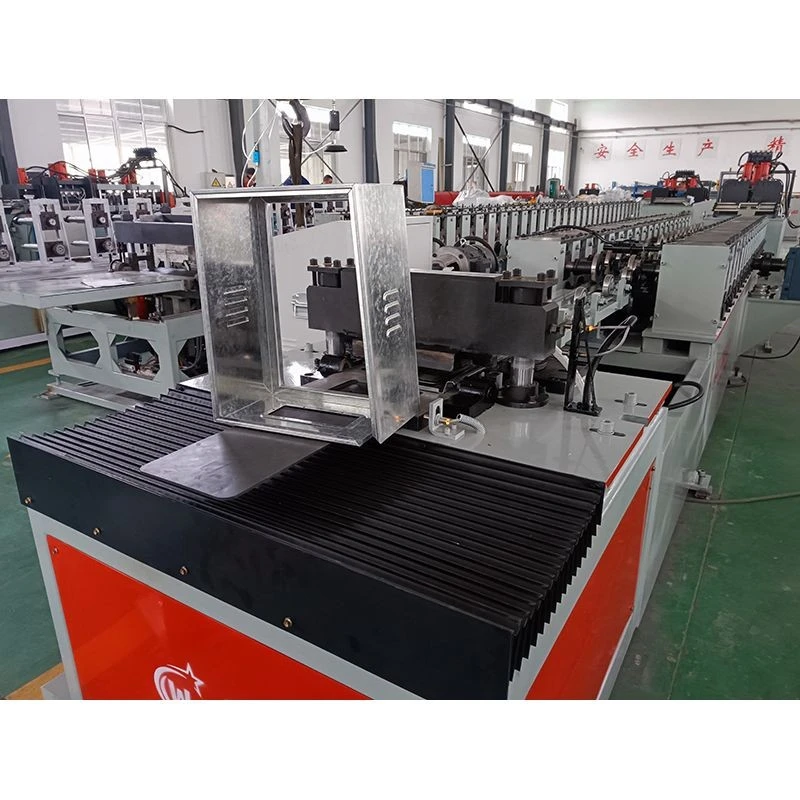

Technické specifikace
|
Název produktu |
Linka na výrobu rozvodných skříní |
|
|
Specifikace materiálu |
Q235 za studena-válcovaná pásová ocel, galvanizovaná pásová ocel |
|
|
Tloušťka materiálu |
0,6→1,2 mm (přizpůsobitelné) |
|
|
Rychlost výroby |
2 kusy/minutu |
|
|
Výrobní specifikace |
Velikost krabice: 250*300--800*1000 (přizpůsobitelné) |
|
|
Hloubka krabice |
Přizpůsobitelné |
|
|
Parametry napětí |
380V/415V, 50Hz, 3-fáz |
|
|
Zdroj vzduchu |
0,5 m³/min; Tlak: 0,7 MPa |
|
|
Materiál role |
Cr12 CNC obráběné; kaleno na tvrdost HRC58 stupňů -60 stupňů |
|
|
Hnací motor |
Motorový pohon s proměnnou frekvencí |
|
|
Celkový výkon motoru |
25kw |
|
|
Materiál vysekávacích lisů |
Cr12MoV |
|
|
Režim přenosu |
Převodovka |
|
|
Metoda řezání |
Hydraulické řezání |
|
|
Tolerance řezných rozměrů |
Menší nebo rovno ±0,5 mm (délka menší nebo rovna 1000 mm) |
|
|
Operační systém |
HMI s dotykovou obrazovkou |
|
|
Elektrické ovládání |
Řízení programu Mitsubishi PLC |
|
|
Záběrový prostor |
20*2*3 metry (délka × šířka × výška) |
|
Výhody produktu
Integrované řízení linky, doba koordinovaného cyklu:Celá linka dosahuje mechatronického integrovaného řízení od odvíjení až po navíjení s automatickým přizpůsobováním rychlosti na každé stanici, aby se eliminovalo hromadění materiálu nebo volnoběh, což zajišťuje optimální provoz linky a výrazně zlepšuje celkovou efektivitu zařízení.
Servopohon, přesné polohování:Systém podávání využívá-výkonný pohon servomotoru s vysokou přesností kroku podávání, který zajišťuje přesné relativní umístění mezi polohou děrování a tvarovací a ohýbací linkou, čímž se eliminuje zmetkovitost způsobená kumulativními chybami.
Synchronní řezání a ohýbání:Procesy řezání s pevnou{0}}délkou a automatické ohýbání jsou úzce integrovány. Po řezání vstupuje obrobek přímo do ohýbací stanice bez ručního přesunu, čímž se snižují odchylky polohy a doba sekundárního upínání, což dále zkracuje dobu výrobního cyklu na kus.
Integrované elektrické ovládání, vlastní-diagnostika:Celá linka využívá centralizované řízení PLC pro sledování provozního stavu každé stanice v reálném čase. Automatické alarmy a místo poruchy se zobrazí, když dojde k abnormalitám, což zkracuje dobu odstraňování problémů a snižuje ztráty způsobené prostojem.

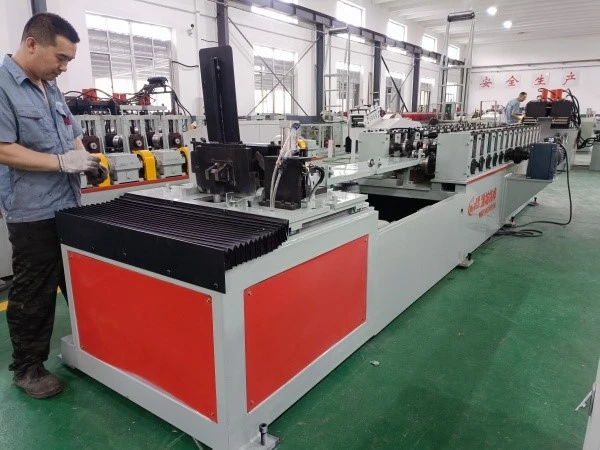

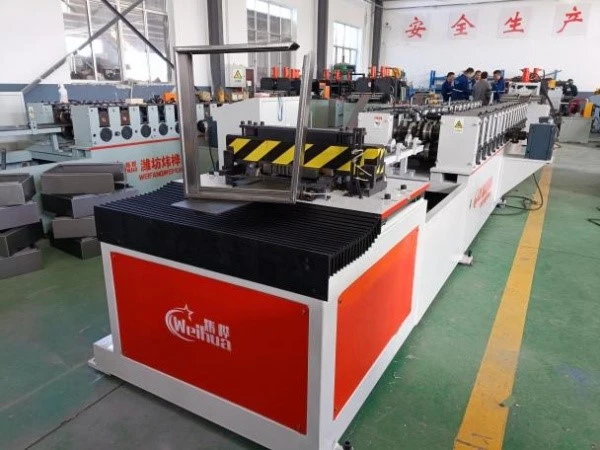

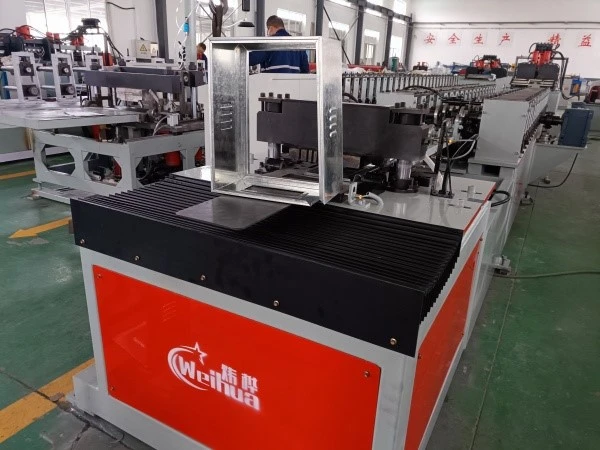

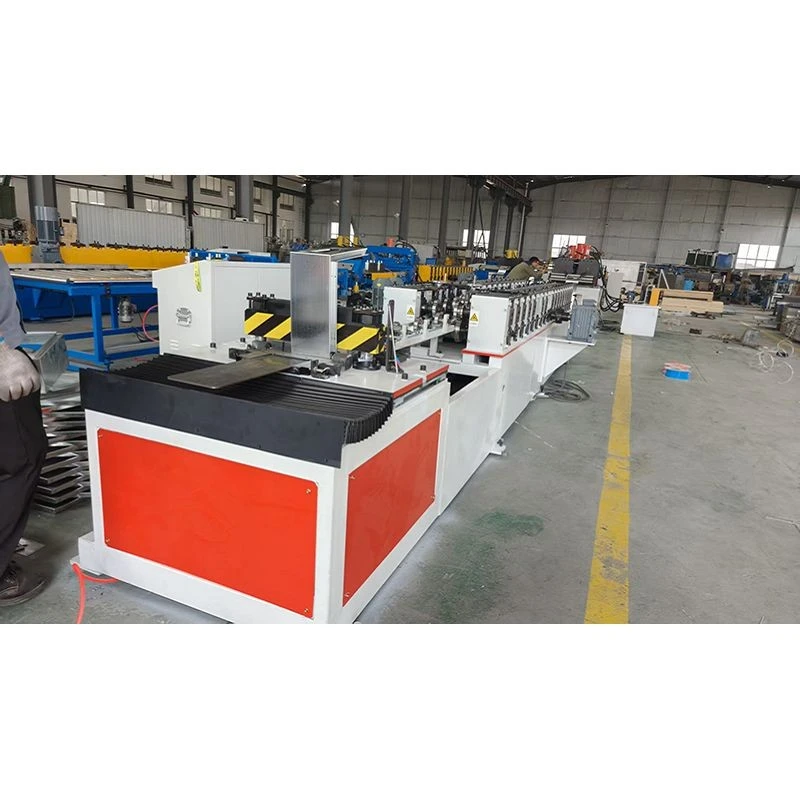

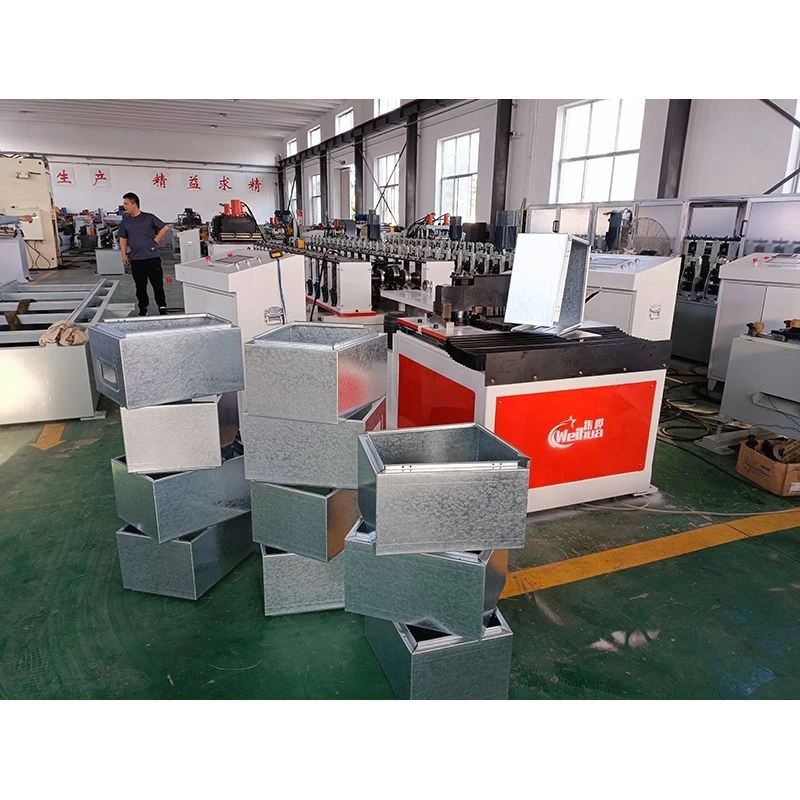

Tovární fotky

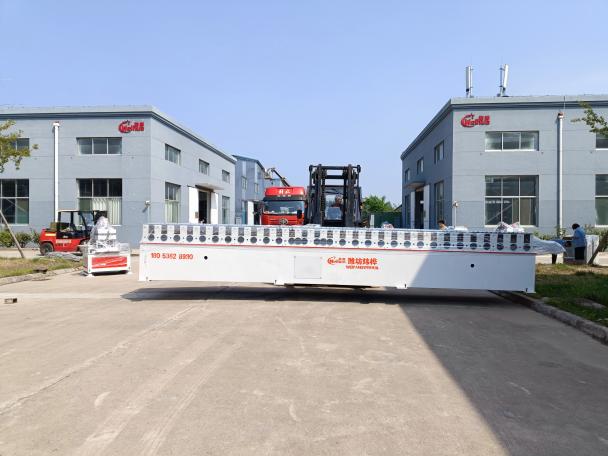

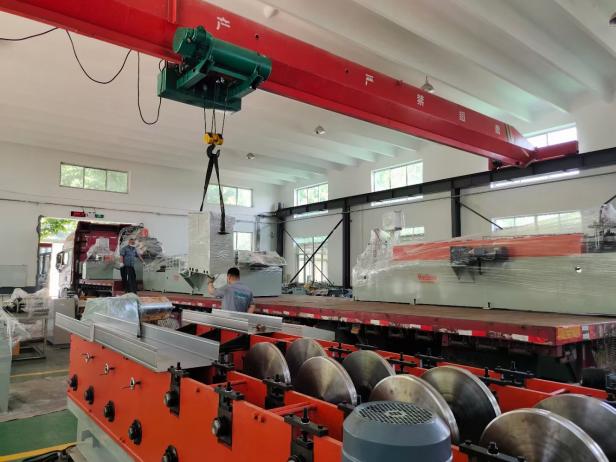

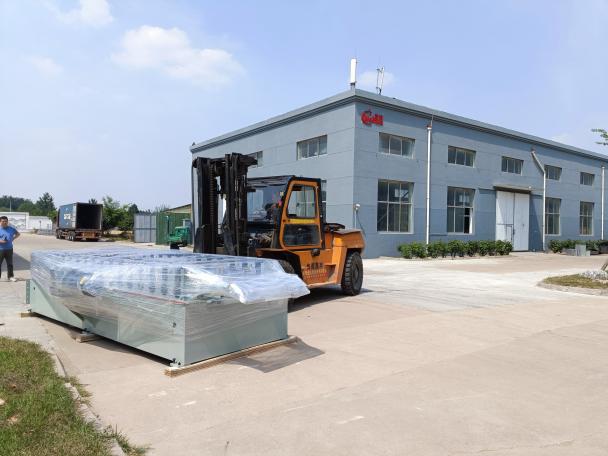

Odeslání fotografií
Návštěva zákazníka
FAQ
Otázka: Jste továrna nebo obchodní společnost?
A: Jsme továrna se sídlem v Weifang, Čína. Disponuje více než dvaceti sadami moderního vybavení, včetně nového přesného obráběcího centra, NC soustruhů, CNC drátových EDM strojů a velké platformy pro testování ohýbání automobilových profilů. Jste vítáni k návštěvě naší továrny kdykoli.
Otázka: Jak dlouho je vaše dodací lhůta?
Odpověď: Pro plný kontejner, dodací lhůta z výroby asi 35 ~ 40 dní.
Otázka: Jaké jsou vaše platební a obchodní podmínky?
A: Přijaté dodací podmínky: FOB, CFR, CIF, CIP, FCA, CPT, expresní doručení, DAF.
Otázka: Kolik distribučních boxů může tato výrobní linka vyrobit za den?
Odpověď: Za stabilních provozních podmínek je denní výrobní kapacita 1000-1200 krabic, což odpovídá rychlosti výroby přibližně 2 krabice za minutu. Skutečný denní výkon bude ovlivněn pomocným časem, jako jsou výměny surovin a výměna forem, ale celková účinnost je mnohem vyšší než u tradičního segmentovaného zpracování.
Otázka: Kolik lidí je potřeba k provozu této výrobní linky?
Odpověď: K obsluze celé výrobní linky je zapotřebí pouze jedna osoba, která je odpovědná především za podávání materiálů, monitorování provozu zařízení a příjem materiálů. Ve srovnání s tradičními výrobními linkami to výrazně snižuje mzdové náklady.
